电网公司目前的运维手段只有线路巡视，接点测温等，不能及时诊断电缆设备的运行状况，特别是对重载、满载及老旧电缆设备未采取有效的监控和检测措施，部分早期投运的电缆长期带病服役及易发生故障，无法保证可靠供电。
辽宁达能利用高频CT从接地线和交叉互联线中提取信号，通过滤波、信号特征提取、频谱分析等手段将放电脉冲信号从外界噪声干扰中分离出来，并对放电类型进行识别，达到发现电缆潜在缺陷的目的。

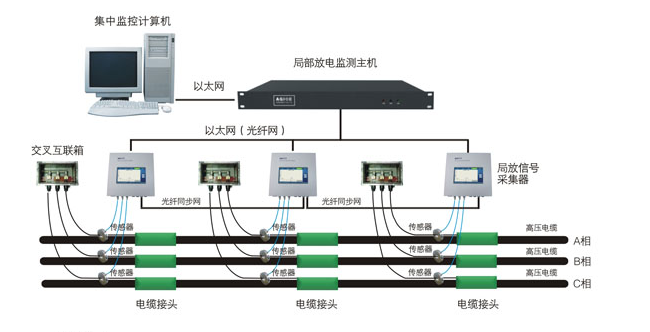

系统拓扑图
系统的优势：
高频检测通道共有三个，可同时接收三相接地线或交叉互联线上采集的PD信号，采样频率为100MHz，带宽为16kHz-30MHz[9]，这样的采样频率和带宽完全满足局放测试的要求。同步输入端口接收同步线圈从电缆本体上采集来的参考相位信号，通讯接口通过光纤、光电转换器与电脑的RS232串口通讯，将主机中的数据传送至电脑中，再利用专家诊断系统对信号进行分离、分类及放电模式识别。专家诊断系统是建立在一个庞大的局放特征数据库基础上的，数据库是长时间对大量局放数据进行分析比较总结后积累而成。
技术特色：
1、实时在线监测，在高压电缆不停电的状态下对局部放电进行实时监测
2、同步数字多通道局部放电测试技术，可以同时监测多回路，多相电缆
3、对电缆局放进行全方位监测，包括电缆本体、电缆中间接头和终端头，
4、并且能准确定位放电源
5、自带光纤通讯口，传输距离远，扩展方便
6、对局部放电源精确定位，定位精度±3m
7、历史数据分析，评估局放发展趋势
性能指标
1、电源工作电压 AC90~240V,50~60HZ
2、检测范围 1~100MHZ
3、动态范围 -75dBm~0dBm
4、通道数量 4，通道
5、通道一致性 ＜0.5dBm
6、EMC IEC61000-4（GB/T17626-4最高级别）
7、动态测试 IEC68
8、输入通道 同时检测
同步信号 3通道（A,B,C相）可选择外部和内部同时
同时测定 多通道同时测量
通讯方式 网口和光口使用光纤的Ridial和Cascad串联通讯方式
输出结果 放电大小，放电相位，放电类型，放电次数等
